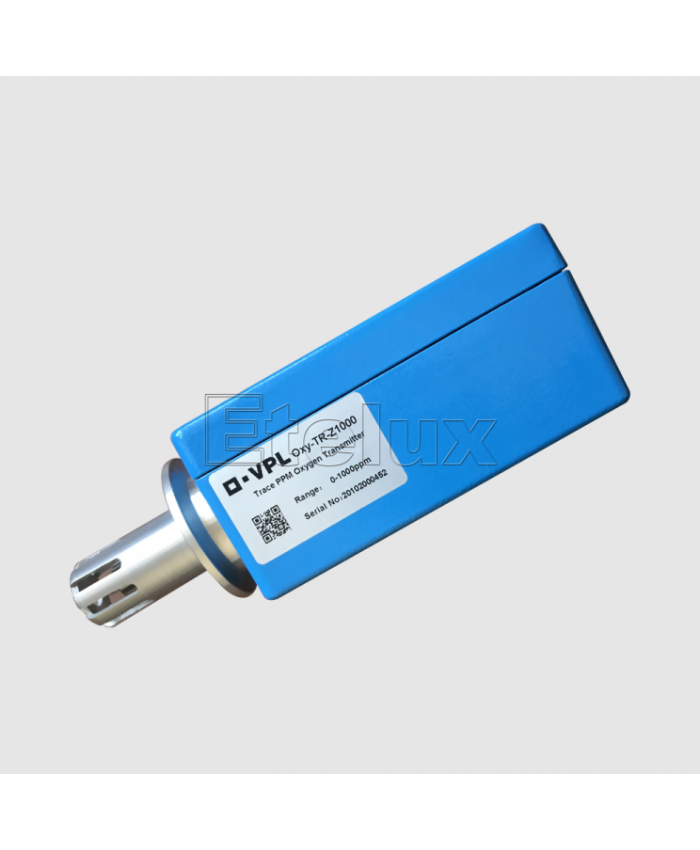

Анализатор кислорода OXY-TR-Z1000 на основе циркония
- Модель: OXY-TR-Z1000
- Наличие: В наличии
1. Резюме
Анализатор кислорода Trace PPM используется для измерения содержания O2 в системе глобавок. Диапазон измерений составляет от 0 до 1000 ppm, линейный диапазон — от 0 до 100 ppm, а значения выше 100 ppm являются оценочными.
Этот анализатор изготовлен из кислородно-чувствительного циркония, однако из-за высокой температуры зонда и реакции поверхности платины может наблюдаться небольшая перекрестная реакция с водородом и другими чувствительными газами, что сократит срок службы анализатора.
2. Состав
Анализатор Trace PPM состоит из зонда и специальной схемы; интерфейс — это фланец NW40. Зонд защищен от механических повреждений защитным кожухом. Соединительный порт сигнала является вакуумно-герметичным интерфейсом. Схема установлена в герметичном корпусе за фланцем NW40.
Схема анализатора работает на 24VDC. Выходной сигнал составляет 4-20MA или 0 до 10VDC в зависимости от содержания кислорода. Также имеется переключатель обогрева для контроля температуры зонда. Компоненты схемы и зонда откалиброваны по стандартным газам производителя; нет компонентов, требующих настройки или обслуживания со стороны клиента.
(Примечание: Если есть специальные требования, мы можем рассмотреть возможность предоставления метода калибровки, который позволит обученным техникам перекалибровать точность зонда ниже 100 ppm.)
3. Установка
Кислородный зонд фиксируется вакуумно-герметичным интерфейсом фланца NW40. Обычно он подключается к T-образному интерфейсу NW40. Это обеспечивает возможность прямого измерения потока воздуха без слепых зон. Для измерений зонд требует более низкой скорости потока.
Работа анализатора отображается через сенсорный экран PLC или другой вторичный измерительный прибор.
Примечание: Включение анализатора при содержании O2> 1000 ppm (например, в воздухе) не приведет к необратимым повреждениям анализатора, однако это следует избегать, насколько это возможно. Если зонд будет подвержен воздействию воздуха, для точного измерения содержания O2 в инертном газе может потребоваться несколько часов.
