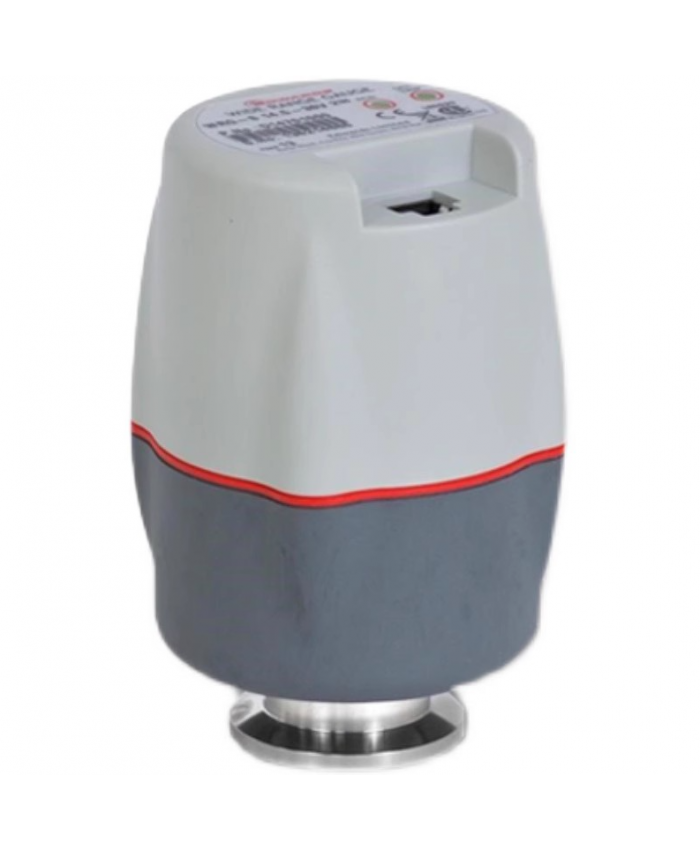

Edward APG100-XLCNW16 Вакуумный манометр (широкодиапазонный манометр) Пеннинга с автоматическим управлением

Серия манометров широкого диапазона (WRG) обеспечивает измерение давления в одном порту в диапазоне от атмосферного давления до 10^-9 мбар и предоставляет линейный выход. Это компактное решение требует вдвое меньшего пространства и соединительного оборудования, что является важным преимуществом для многих приложений. WRG имеет множество новаторских функций, включая новые предохранители, калибровку одной кнопкой, контроль заданной точки и всеобъемлющие диагностические возможности. WRG — это экономически эффективное решение для управления вакуумом, которое можно использовать с контроллерами Edwards или интегрировать непосредственно в систему управления.

Характеристики

• Диапазон давления: Атмосферное давление до 10^-9 мбар/Торр
• Точность: Обычно ±15% <100 мбар и ±30% <10^-3 мбар
• Максимальное давление: 6 бар абсолютного давления (87 psia)
• Энергопотребление: +14.5 до +36 В постоянного тока
• Выходной сигнал: 2 Вт (максимум)
• Регулировка: 1.8 до 10.2 В постоянного тока
• Заданная точка: Атмосферное давление и заданная точка
• Максимальное напряжение: Открытый коллекторный транзистор
• Ток: 40 В постоянного тока
• Рабочая температура: Макс. 100 °C
• Температура хранения: +5 до +60 °C
• Материалы, контактирующие с вакуумом: 0 до +70 °C
• Внутренний объем: Нержавеющая сталь (AISI 304, 316/321/347), Витон, сода-известковое стекло, вольфрам, микроникель и никель
• Объем: 26 см³
• Внешний интерфейс: 0.8kE
• Интерфейсный кабель: 8-контактный разъем FCC68/R45
• Электромагнитная совместимость: Оценка шасси: место применения активного вакуумного манометра
  1. Положительный пол питания: EN61326 Промышленное местоположение, класс B
  2. Общий источник питания: IP40
  3. Выход манометра: Назначение контактов
  4. Идентификация манометра
  5. Обмен сигналами

Примечание: Все товары, продаваемые в нашем магазине, являются подлинными и гарантированного качества. Пожалуйста, убедитесь, что товары находятся в хорошем состоянии перед подписанием. Если у вас есть вопросы, пожалуйста, обратитесь в службу поддержки.

Функциональные преимущества

• Обработка сигналов с помощью микропроцессора: Позволяет плавно переключаться между выходами Пирани и магнитрона, а также линейными выходами (запись шкалы давления).
• Тип D включает: Обеспечение защиты кабеля от натяжения и улучшенную защиту от пыли – IP44. Низкополевой тип (SL) подходит для чувствительных приложений, таких как масс-спектрометрия и электронная микроскопия.
• Легко программируемые заданные точки: Покрывают весь диапазон измерений.
• Магнитрон использует: Технологию для высокой надежности разряда, автоматически устанавливая вакуум для элементов манометра Пирани даже в условиях высокого вакуума или относительно загрязненных сред.
• Настройки атмосферы одной кнопкой.
• Продленные интервалы обслуживания: Длительность жизни манометра за счет снижения напряжения HT после зажигания и использования низких разрядных токов.
• Крайне компактный дизайн: С углубленными электрическими разъемами.
• Легкость в обслуживании: Как компоненты Пирани, так и магнитрона можно заменять по отдельности.
• Комплексная диагностика режимов отказа
